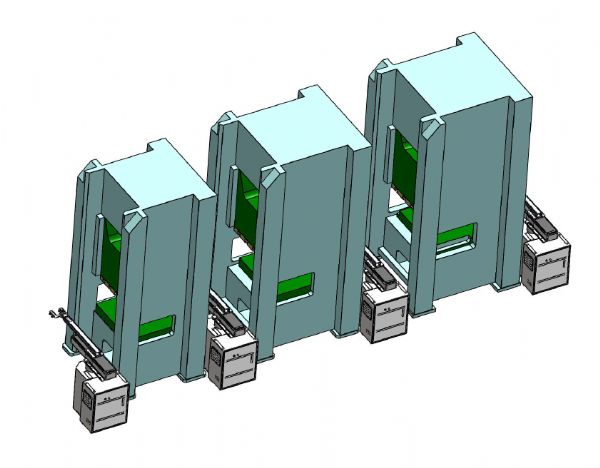

龙门压力机柔性生产线由1台JM31-200+1台JM31-250+1台JM31-315+四台STC16-1850-4-P平移机械手组成,为中小零件比较灵活的解决方案, 适用于客户对压力机连线生产进行改造,适用于各种非标准模具,可在冲床平台任意角度架高模具。
龙门压力机柔性生产线适用行业:
◆ 五金行业
◆ 小机电行业
◆ 家电行业
龙门压力机柔性生产线部分目标产品:
生产线技术特点:
◆ 压力机整机精度达到JIS一级精度;
◆ 压力机机身采用钢板焊接整体框架结构,壁炉整体退火,高强度、高刚度;
◆ 采用日本azbil(TACO)安全双联阀,保证了离合器操作的安全性和可靠性;
◆ 采用变频调速,具有一定范围内无级调速,扩大了工艺范围;
◆ 采用进口液压过载保护装置,动作灵敏可靠,保护了设备和模具不受损坏;
◆ 装模高度采用电动调节,数码显示,显示精度0.1mm;
◆ 采用八面长导轨,具有很高的精度保持性;
◆ 压力机设有气动平衡装置,减少二次冲击,提高了压力机的动态精度;
◆ 采用电动油脂润,递进式分配器,带润滑故障报警开关;
◆ 平衡缸采用台湾裕祥手动稀油润滑,提高了平衡缸使用寿命;
◆ 气动元件(气源处理、调压阀、油雾器)采用日本SMC产品;
◆ 电气控制采用三菱可编程序控制器(PLC)进行集中控制,有效保证电控部分的可靠性;
◆ 采用含电子凸轮、触摸屏一体化面板,可实现多种监控和信号指示;
◆ 平移机械手选用高性能、进口伺服马达驱动,经精密传动组织及搭配真空吸盘,电磁铁或气动夹爪等多元化取料方法,运转安稳可靠,生产节拍短,效率高;
◆ 先进的高速总线控制方式,无信号干扰,伺服定位更精准。
生产线特殊需求:
◆ 可根据用户工艺需求,在工序间增加翻转、旋转的动作,使用成本与维护成本相对较低,对机床的定制要求相对较低,整线交付时间短。
◆ 可根据客户工艺需求,定制最优的压力机参数,同时配合机械手提供片料机、机器人、成品移出等相关设备及具体产品的解决方案,可以实现自动化整线的交钥匙工程。
序号 | 技术参数名称 | 单位 | 规格 | ||
---|---|---|---|---|---|
1 | 自动冲压生产线效率 | min-1 | 10-14 | ||
2 | 自动冲压生产线总长度 | mm | 12000 | ||
3 | 压力机型号 |
|
JM31-200 | JM31-250 | JM31-315 |
4 | 压力机公称力 | kN | 2000 | 2500 | 3150 |
5 | 滑块行程 | mm | 180 | 200 | 200 |
6 | 行程次数 | min-1 | 30-40 | 25-35 | 25-35 |
7 | 最大装模高度 | mm | 450 | 500 | 550 |
8 | 工作台板尺寸(前后×左右) | mm | 760×1130 | 800×1200 | 850×1250 |
9 | 滑块底面尺寸(前后×左右) | mm | 650×850 | 700×900 | 750×950 |
10 | 侧面开孔尺寸(前后×高度) | mm | 800×370 | 820×430 | 880×480 |
11 | 平移机械手型号 |
|
STC16-1850-4-P | ||
12 | J1轴 | mm | 上下行程:400 | ||
13 | J2轴 | mm | 旋转角度:±135o | ||
14 | J3轴 | mm | 伸缩行程:0≤伸缩行程≤800 | ||
15 | J4轴 | mm | 旋转角度:±135o | ||
16 | 生产效率 | pcs/M | 10-15 | ||
17 | 工作半径 | mm | 1850 | ||
18 | 吸取重量 | kg | 16 |
