汽车部件机器人自动化冲压线由1台YLZ34C-2000+2台YLZ34C-1000+2台YLZ34C-630拉杆框架侧向移台液压机+1套自动上料清洗装置+8台独立式机器人+5套工序模具组成,为目前汽车部件采用液压机生产的全自动解决方案。
汽车部件机器人自动化线适用行业:
◆ 大中型汽车覆盖件
◆ 空调、冰箱、油烟机等家用电器钣金件
◆ 汽车零部件

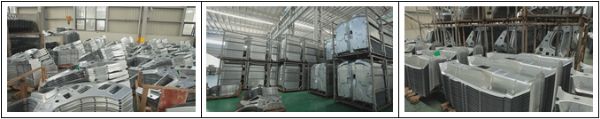

汽车部件机器人自动化线生产的部分产品:
生产线技术特点:
◆液压机整机精度达到JIS一级精度;
◆液压机机身采用钢板焊接结构,机身刚度高;
◆滑块采用斜锲式四角八面导轨,液压垫采用直角八面导轨结构;
◆采用大通径专业制造的充液阀,满足液压机快速下行和快速回程的工艺需要,大大提高工作效率,为用户创造更多的产值;
◆液压系统采用插装阀集成系统,下腔支撑阀带安全监控,符合安全标准,动作可靠,使用寿命长,液压冲击小,减少了连接管路与泄漏点;
◆采用进口绝对值型位移传感器,显示精度0.1mm;
◆液压机滑块和液压垫的压力控制采用比例压力控制系统,可实现数字显示和比例控制,压力从公称力的8%—100%内无级调节,且显示精度可达到0.1MPa;
◆液压系统管路能够高压法兰连接,油管进行酸洗、防锈处理;
◆液压系统中关键部位设有压力检测点,可快速的对故障进行诊断分析;
◆液压系统油箱设有油温和油位指示;
◆机床设有独立的强制选换润滑系统,润滑油通过回收过滤装置后返回润滑油箱循环使用;
◆电气控制采用可编程序控制器(PLC)进行集中控制,有效保证电控部分的可靠性;
◆采用含触摸屏面板,可实现多种监控和信号指示;
◆机器人采用FANUC提供的R2000Ib-100P系列机器人;
◆当板料在磁性皮带机上停止后,视觉系统对工件进行准确位置和角度检测,机器人自动调整位置和角度进行工件抓取;
◆采用FANUC标准光学可视系统,为FANUC机器人的标准配置,实现板料位置和角度的准确识别;
◆自动化联线与液压机PLC之间通过总线的方式进行连接,同时控制系统配置标准的以太网接口,供监控系统使用;
◆配备完善的安全门锁、安全急停开关、安全继电器等安全装置,实时控制显示安全区域状况,及时发出声光报警信号或停机。
生产线特殊需求:
扬力集团可以根据客户具体产品工艺,定制最优的液压机机参数,同时扬力集团可以提供包括机械手、机器人、上料设备、模具等冲压自动化相关设备及具体产品的解决方案,可以实现自动化整线的交钥匙工程。
