P2H-800重载精密高速级进模冲片生产线由1台P2H-800 高速压力机+1台MAC4-800三合一送料机+落料机构及连续模组成,整线可实现自动连续冲压,自动化程度高,生产效率高。
高速级进模冲片生产线适用行业:
◆汽车结构件成型及高速落料
◆电机定转子落料
◆仪器仪表行业

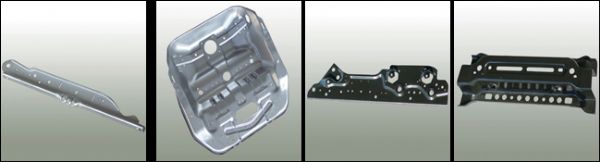

P2H-800重载精密高速级进模冲片生产线部分目标产品:
生产线技术特点:
◆机身采用三段分体式结构,高强度拉紧螺栓双倍公称力预紧,整体退火,整机刚度达1/10000,具有高强度、高刚度,高精度等特点;
◆滑块为钢板焊接结构,内置进口液压过载保护装置,八面可调全行程高精度导轨导向,装模高度电动调节;
◆采用日本azbil(TACO)双联安全阀,保证了离合器操作的安全性和可靠性;采用强制稀油润滑,递进式分配器,具有润滑故障报警功能;
◆采用进口湿式离合器与制动器,具有低惯量、制动性能稳定;
◆冲压生产线电气控制采用欧姆龙公司CJ系列PLC进行集中控制,可实现多种监控;
◆MAC4-800三合一伺服整平送料机滚轮颈针对薄板材料特殊设计,PU胶经特殊处理,防止材料有压痕;采用变频控制直接驱动高精密齿轮,驱动7支整平滚轮,提高材料校平精度;采用日系伺服马达,确保高精度送料;
◆整线控制操作DeviceNet 现场总线控制,监控操作状态容易。
序号 | 技术参数名称 | 单位 | 参数 |
---|---|---|---|
1 | 自动冲压生产线总长度 | mm | 9700 |
2 | 压力机公称力 | kN | 8000 |
3 | 滑块行程 | mm | 300 |
4 | 行程次数 | min-1 | 25-40 |
5 | 最大装模高度 | mm | 750 |
6 | 工作台板尺寸(前后×左右) | mm | 1600×3800 |
7 | 滑块底面尺寸(前后×左右) | mm | 1600×3800 |
8 | 侧面开孔尺寸(前后×高度) | mm | 1600×750 |
9 | 送料宽度 | mm | 70-800 |
10 | 送料厚度 | mm | 0.6-6 |
11 | 最大料重 | kg | 7000 |
