P2H-630重载闭式双点高速精密冲压生产线由1台P2H-630 闭式双点高速精密压力机+NCK超高速送料机+NL精密校平机+双头料架+落料机构及高速级进冲压模组成,此方案为目前电机定转子高速落料及叠卯的最佳解决方案。
P2H系列重载闭式双点高速精密冲压生产线适用行业:
◆薄板的精密冲裁及落料
◆电机定转子落料
◆仪器仪表行业

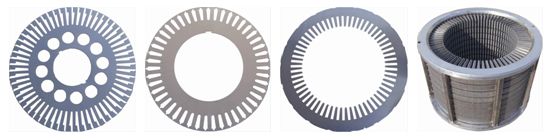

P2H-630重载闭式双点高速精密冲压生产线部分目标产品:
生产线技术特点:
◆整线实现自动连续冲压,自动化程度高,生产效率高。
◆机身采用三段分体式结构,高强度拉紧螺栓双倍公称力预紧,整个机身部分采用整体退火,整机刚度达1/12000。整机具有高强度、高刚度,整机精度稳定性好等特性;
◆主机传动部分采用双边驱动,单根曲轴,整体传动效率高,曲轴精度稳定;
◆滑块为钢板焊接结构,八面可调全行程高精度导轨导向,装模高度电动调节;
◆采用日本azbil(TACO)双联安全阀,保证了离合器操作的安全性和可靠性;采用强制稀油润滑,递进式分配器,具有润滑故障报警功能;
◆采用干式离合器与制动器,具有低惯量、制动性能稳定等特点;
◆冲压生产线电气控制采用欧姆龙公司CJ系列PLC进行集中控制,可实现多种监控;
◆整条冲压生产线速度非常高,送料机正常生产速度在每分钟40M以上,送料机采用运动控制器控制,矫正机和材料架采用直流励磁电机驱动并采用“西门子”直流控制系统保证机器高速同步动行,轴承采用日本“NSK”轴承传动;
◆整线控制操作DeviceNet 现场总线控制,监控操作状态容易。
序号 | 技术参数名称 | 单位 | 规格 |
---|---|---|---|
1 | 自动冲压生产线总长度 | mm | 13500 |
2 | 压力机公称力 | kN | 6300 |
3 | 滑块行程 | mm | 50 |
4 | 行程次数 | min-1 | 60-150 |
5 | 最大装模高度 | mm | 600 |
6 | 工作台板尺寸(前后×左右) | mm | 1400×3300 |
7 | 滑块底面尺寸(前后×左右) | mm | 1300×3300 |
8 | 侧面开孔尺寸(前后×高度) | mm | 1250×600 |
9 | 送料宽度 | mm | 70-600 |
10 | 送料厚度 | mm | 0.6-6 |
11 | 最大料重 | kg | 7000 |
