烟灰缸多工位自动冲压线由1台JM36-400龙门压力机+1台双料架拆垛机(双送片料机)+1台三次元机械手+多工位模具组成,是中小件多工位自动冲压的高效解决方案,整线实现不停机自动连续冲压,自动化程度高,生产效率高。
烟灰缸多工位自动冲压线主要适用行业:
◆ 五金行业小件
◆ 汽车行业小件
◆ 小家电行业

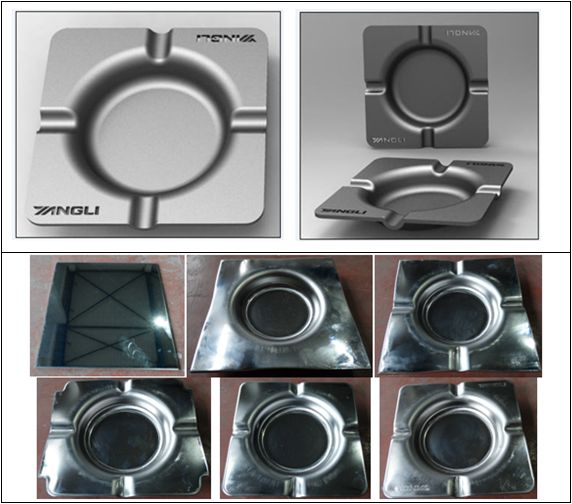

烟灰缸多工位自动冲压线生产的产品:
生产线技术特点:
◆ 压力机整机达到JIS一级精度;
◆ 压力机机身采用钢板整体焊接框架结构,机身刚度高;
◆ 采用日本azbil(TACO)安全双联阀,保证了离合器操作的安全性和可靠性;
◆ 采用进口液压过载保护装置,动作灵敏可靠,保护了设备和模具不受损坏;
◆ 装模高度电动调节,数码显示,显示精度0.1mm;
◆ 采用八面高精度长导轨导向;
◆ 采用电动油脂润,递进式分配器,具有润滑故障报警功能;
◆ 气动元件(气源处理、调压阀、油雾器)采用日本SMC产品;
◆ 电气控制采用三菱可编程序控制器(PLC)进行集中控制,有效保证电控部分的可靠性;
◆ 采用含电子凸轮、触摸屏一体化面板,可实现多种监控和信号指示;
◆ 安装气动移门护罩,实现安全保护;
◆ QLG-3D300/200/80三次元机械手控制系统采用日本三菱公司最新的Q系列伺服控制系统,保证实现同步性,高稳定、高效率、高精度、高安全性;
◆ 主手臂上装有传感器等部件,传感器信号传输采用光纤方式,速度快、寿命长,不会被其他介质干扰,准确率高;每个手臂上都装有传感器检测装置,当检测到没有夹住料片时会自动报警停止。
◆ 双送片料机采用三菱Q系列PLC控制,双伺服驱动,具有自动换料功能,换料不停机,可实现连续运转;
◆ 设有片料定位台,以日本三菱高性能伺服马达为驱动,定位准确快速,可完成稳定而快速的为冲压机械手供料,以达到配合冲压机械手的目的;
◆ 整线控制融合了最新的现场总线控制技术,具有通讯可靠、连线便捷,安全可靠的特点。
序号 | 技术参数名称 | 单位 | 参数 |
---|---|---|---|
1 | 自动冲压生产线效率 | min-1 | 20-30 |
2 | 自动冲压生产线总长度 | mm | 8200 |
3 | 压力机公称力 | kN | 4000 |
4 | 滑块行程 | mm | 320 |
5 | 行程次数 | min-1 | 20-30 |
6 | 最大装模高度 | mm | 650 |
7 | 工作台板尺寸(前后×左右) | mm | 1100×2500 |
8 | 滑块底面尺寸(前后×左右) | mm | 1000×2200 |
9 | 侧面开孔尺寸(前后×高度) | mm | 1500×700 |
10 | 片料机最大材料规格 | mm | 440×340 |
11 | 叠料高度 | mm | 450 |
12 | 三次元机械手移送行程 | mm | 300 |
13 | 夹持行程 | mm | 200 |
14 | 举升行程 | mm | 80 |
15 | 最大搬运工件重量 | kg | 4 |
