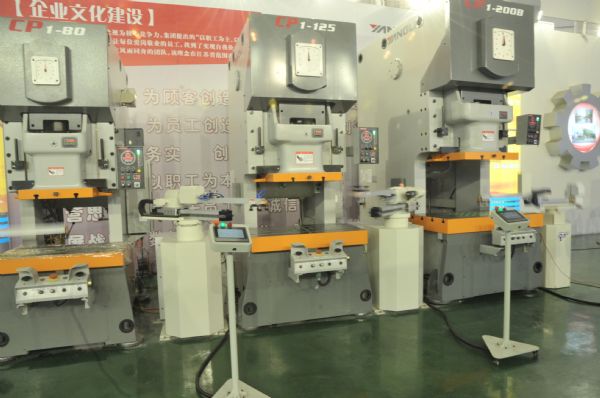

小压机柔性生产线由1台CP1-80+1台CP1-125+1台CP1-200B开式单点压力机+2台STC5B-1250-4-P平移机械手+2台STC16-4-1250-5-P平移机械手组成,为中小零件比较灵活的解决方案,整线布局灵活,占地空间小,且自动化线模具无需等高,对于用户人工线改造自动化线模具无需更换。
小压机柔性生产线适用行业:
◆ 小机电行业
◆ 仪器仪表行业
◆ 五金行业

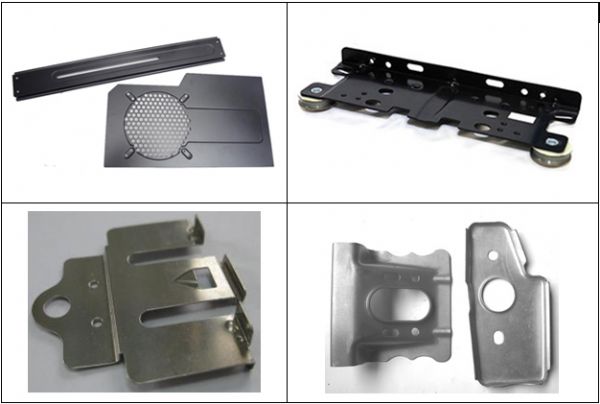

小压机柔性生产线部分目标产品:
生产线技术特点:
◆ 压力机整机精度达到JIS一级精度;
◆ 压力机机身采用钢板整体焊接结构,机身刚度高;
◆ 采用日本azbil(TACO)安全双联阀,保证了离合器操作的安全性和可靠性;
◆ 采用德国Ortlinhaus湿式组合式气动摩擦离合器与制动器;
◆ 采用变频调速,具有一定范围内无级调速,扩大了工艺范围;
◆ 采用进口液压过载保护装置,动作灵敏可靠,保护了设备和模具不受损坏;
◆ 装模高度采用电动调节,数码显示,显示精度0.1mm;
◆ 采用六面矩形加长导轨,具有很高的精度保持性;
◆ 采用电动油脂润,递进式分配器,带润滑故障报警开关;
◆ 气动元件(气源处理、调压阀、油雾器)采用日本SMC产品;
◆ 电气控制采用欧姆龙可编程序控制器(PLC)进行集中控制,有效保证电控部分的可靠性;
◆ 采用含电子凸轮、LED灯一体化面板,可实现多种监控和信号指示;
◆ 压力机可选配气囊式气垫;
◆ 平移机械手选用高性能、进口伺服马达驱动,经精密传动组织及搭配真空吸盘,电磁铁或气动夹爪等多元化取料方法,运转安稳可靠,生产节拍短,效率高;
◆ 先进的高速总线控制方式,无信号干扰,伺服定位更精准;
生产线特殊需求:
可根据用户工艺需求,在工序间增加翻转、旋转的动作,使用成本与维护成本相对较低,对机床的定制要求相对较低,整线交付时间短,投入小,效果立竿见影。
序号 | 技术参数名称 | 单位 | 规格 | |||
---|---|---|---|---|---|---|
1 | 自动冲压生产线效率 | min-1 | 10-14 | |||
2 | 自动冲压生产线总长度 | mm | 9000 | |||
3 | 压力机型号 |
|
CP1-80 | CP1-125 | CP1-200B | |
4 | 压力机公称力 | kN | 800 | 1250 | 2000 | |
5 | 滑块行程 | mm | 140 | 160 | 200 | |
6 | 行程次数 | min-1 | 50-70 | 40-60 | 30-40 | |
7 | 最大装模高度 | mm | 320 | 350 | 450 | |
8 | 工作台板尺寸(前后×左右) | mm | 580×1000 | 680×1150 | 760×1400 | |
9 | 滑块底面尺寸(前后×左右) | mm | 420×560 | 540×680 | 600×800 | |
10 | 平移机械手型号 | STC5B-1250-4-P | STC16-4-1250-5-P | |||
11 | J1轴 | mm | 上下行程:420 | 上下行程:400 | ||
12 | J2轴 | mm | 旋转角度:±145o | 旋转角度:±135o | ||
13 | J3轴 | mm | 0≤伸缩行程≤500 | 0≤伸缩行程≤625 | ||
14 | J4轴 | mm | 旋转角度:±135o | 旋转角度:±135o | ||
15 | J5轴 | mm | —— | 旋转角度:±135o | ||
16 | 生产效率 | pcs/M | 12-18 | 12-18 | ||
17 | 工作半径 | mm | 1250 | 1250 | ||
18 | 吸取重量 | kg | 5 | 4 |
